Especificaciones Técnicas y Sistemas Incluidos en el Diagrama

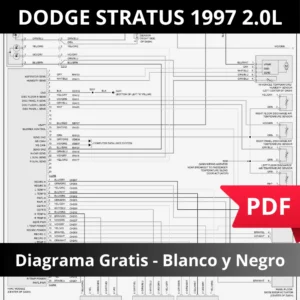

Este recurso es una herramienta indispensable para el diagnóstico de fallas eléctricas en el Dodge Stratus 1997. Permite identificar con nitidez los trazados de cables y conexiones de los siguientes sistemas:
1. Gestión del Motor y Tren Motriz
-
Módulo de Control del Motor (ECM) 2.0L: Esquema completo del cableado de la computadora del motor, sensores y actuadores.
-
Transmisión: Circuitos de control electrónico para el cambio de marchas y solenoides.
-
Circuito de Arranque & Carga: Diagramas del alternador, motor de arranque y gestión de batería.
-
Ventiladores de Refrigeración: Control de temperatura y activación de los ventiladores del radiador.
-
Control de Crucero: Conexiones del sistema de velocidad constante.
-
Computadoras del Auto: Interconexión de los módulos principales.
2. Seguridad y Control de Chasis
-
Módulo de Control de Bolsas de Aire (Airbag): Rutas de cableado de seguridad pasiva y sensores de impacto.
-
Frenos Anti-bloqueo (ABS): Sensores de velocidad de rueda y unidad de control hidráulica.
-
Dirección Asistida Electrónica: Esquema de asistencia en la dirección.
-
Anti-robo: Circuitos de seguridad y protección del vehículo.
3. Iluminación y Visibilidad Exterior
-
Faros y Luces Exteriores: Diagramas de luces altas, bajas, intermitentes y luces de posición.
-
Limpiaparabrisas y Desempañadores: Conexiones del motor del limpiaparabrisas y rejillas térmicas traseras.
-
Espejos Eléctricos: Control de ajuste y posición de espejos laterales.
4. Confort y Accesorios del Habitáculo
-
Aire Acondicionado: Gestión del compresor, sensores de presión y climatización.
-
Ventanas Eléctricas y Techo Corredizo: Circuitos de los motores de elevación y controles de mando.
-
Asientos Eléctricos: Cableado de motores de ajuste de posición.
-
Cerradura de Puertas Eléctricas: Sistema de cierre centralizado y actuadores de seguros.
5. Información, Multimedia y Control de Carrocería
-
Tablero de Instrumentos: Conexiones de indicadores, odómetro y testigos de advertencia.
-
Módulo de Control del Cuerpo (BCM): Gestión centralizada de funciones de carrocería y accesorios.
-
Radio: Diagramas de audio y conexiones de la unidad principal.
-
Cuerno (Bocina) y Sistemas de Alerta: Circuitos de activación sonora y advertencias del vehículo.
6. Infraestructura Eléctrica y Masas
-
Distribución de Energía: Ubicación de fusibles principales, relevadores y cajas de conexiones.
-
Distribución de Tierra: Puntos críticos de masa (ground) para evitar fallos por corrosión o falso contacto.
Guía Rápida: Cómo usar este Diagrama para tu Diagnóstico
Para sacarle el máximo provecho a este manual técnico en PDF y realizar una reparación segura, te recomendamos seguir estos pasos:
1. Localización del Sistema
Utiliza la función de búsqueda de tu lector PDF (Ctrl + F en PC o la lupa en móviles) e ingresa el nombre del componente (ej. «ECM» o «ABS»). El diagrama está indexado para llevarte directamente a la página del circuito.
2. Interpretación de Colores y Pines
Cada cable en el esquema tiene una abreviatura que corresponde al color físico en el arnés del vehículo. Antes de realizar pruebas de voltaje, verifica el número de pin en el conector del módulo (Pinout) indicado en el diagrama para evitar cortocircuitos.
3. Verificación de Tierras y Corrientes
Muchos fallos eléctricos en el Stratus se deben a puntos de masa (Grounds) sulfatados o flojos. Consulta la sección de Distribución de Tierra para ubicar los puntos físicos en el chasis y asegurar una conexión limpia.
4. Pruebas de Continuidad
Con el diagrama a mano y un multímetro en escala de Ohmios, verifica la integridad de los cables desde el sensor hasta la computadora (ECM/BCM). Un cable abierto o en corto puede generar códigos de error intermitentes.
Nota de Seguridad: Antes de manipular circuitos del módulo de Airbags o la ECM, asegúrate de desconectar la batería y esperar el tiempo de descarga recomendado por el fabricante para evitar activaciones accidentales o daños electrónicos.
