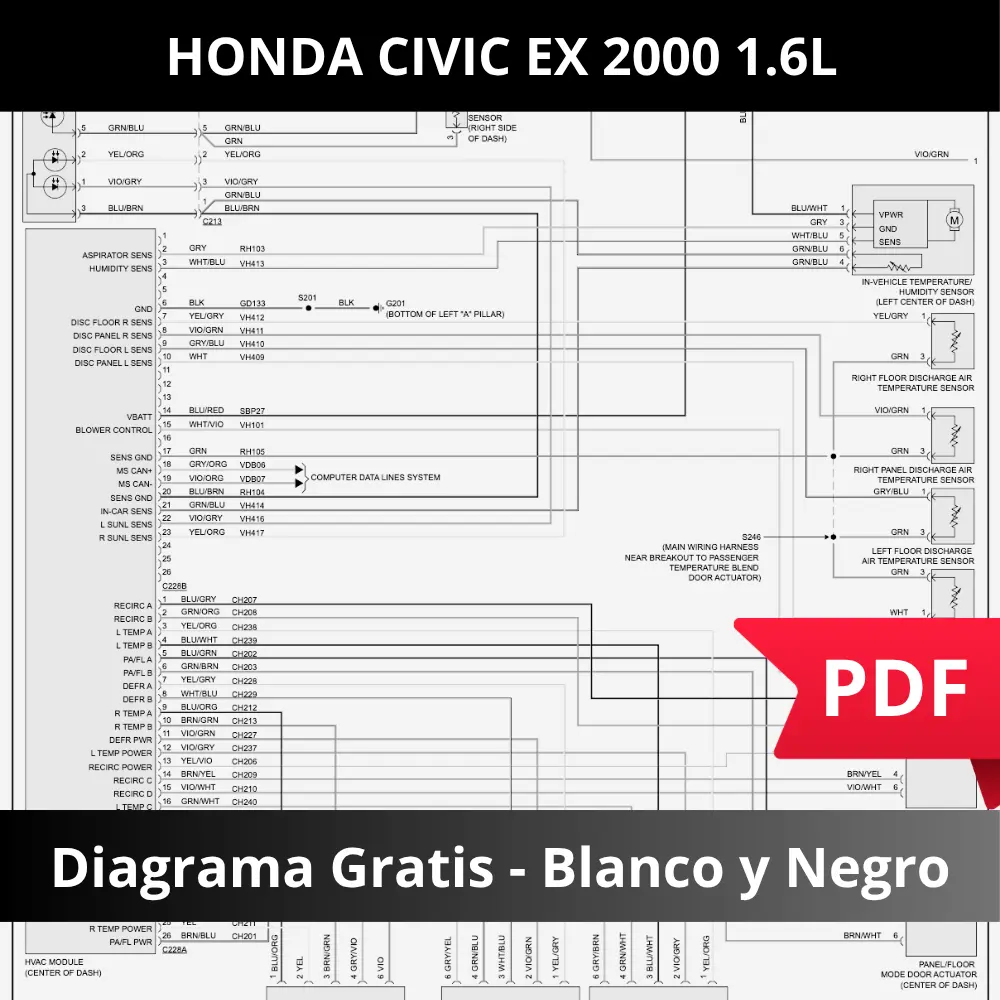

Este diagrama eléctrico del Honda Civic EX 2000 con motor 1.6L D16Y8 VTEC cubre el cableado completo del vehículo en formato PDF imprimible. Es la sexta generación (EJ/EK, 1996–2000), uno de los Civic más populares en talleres de Latinoamérica por su durabilidad mecánica y su electrónica relativamente simple comparada con generaciones posteriores.
Aunque el Civic de esta era es confiable, tiene fallas eléctricas bien documentadas. La más conocida es el interruptor de encendido (ignition switch), que fue objeto de un recall masivo: cuando falla, el auto puede apagarse mientras conduces o no dar contacto, y el problema no es el cilindro de la llave sino el switch eléctrico detrás — el diagrama te permite verificar las señales de alimentación que salen del switch hacia el relé principal y la ECM. Otra falla típica es el solenoide VTEC (exclusivo del EX con motor D16Y8): si la luz CEL se enciende con código P1259, el problema puede ser el solenoide, el switch de presión de aceite VTEC, o el cableado entre ambos y la ECM. También es común la falla del sensor O2 primario, que en este modelo va atornillado al múltiple de escape y su conector se deteriora por el calor.
Un detalle clave de los Honda de esta generación: usan un sistema de diagnóstico propio además del OBD-II estándar. Puedes leer códigos sin escáner puenteando el conector de servicio de 2 pines (SCS) debajo del tablero lado pasajero — la luz CEL parpadea los códigos. El diagrama muestra la ubicación de este conector.
Qué incluye este diagrama
Sistemas cubiertos en el diagrama
Gestión del motor y tren motriz
- ECM/PCM – PGM-FI 1.6L: Cableado completo del sistema de inyección programada, sensores (O2, MAP, CKP, TDC) y actuadores.
- VTEC: Solenoide, switch de presión de aceite y circuito de activación.
- Transmisión: Control electrónico para transmisión automática y sensores de velocidad.
- Arranque y carga: Alternador, motor de arranque y sistema de encendido.
- Control crucero: Actuador y mandos en el volante (equipamiento EX).
- Ventiladores de refrigeración: Control de temperatura y activación del radiador.
Seguridad y control de chasis
- Airbag (SRS): Sensores de impacto y detonadores.
- Frenos ABS: Sensores de velocidad de rueda y unidad de control hidráulica.
- Alarma y antirrobo: Circuitos de seguridad e inmovilizador de fábrica.
Iluminación y visibilidad
- Faros y luces exteriores: Luces frontales, intermitentes, freno y reversa.
- Limpiaparabrisas y lavaparabrisas: Motor y sistema de limpieza.
- Espejos eléctricos: Control de ajuste de espejos laterales.
Confort y accesorios
- Aire acondicionado: Compresor, embrague magnético y controles del habitáculo.
- Ventanillas y techo corredizo (sunroof): Motores de elevación y mando central.
- Cerraduras eléctricas: Cierre centralizado y actuadores de seguros.
- Tomas de corriente: Encendedor de cigarrillos y accesorios.
Información y gestión eléctrica
- Tablero de instrumentos: Indicadores, odómetro y luces de advertencia.
- Radio y sonido: Audio, bocinas y conexiones de la unidad principal.
- Bocina: Circuito de activación sonora.
- Distribución de energía: Caja de fusibles bajo tablero y en compartimiento del motor.
- Distribución de tierra: Puntos de masa críticos en chasis y motor.
Cómo aprovechar mejor este diagrama
Ten a mano un multímetro para verificar continuidad y voltaje en los puntos de conexión. Si no manejas la simbología eléctrica, revisa nuestra guía cómo leer un diagrama eléctrico automotriz antes de empezar.
